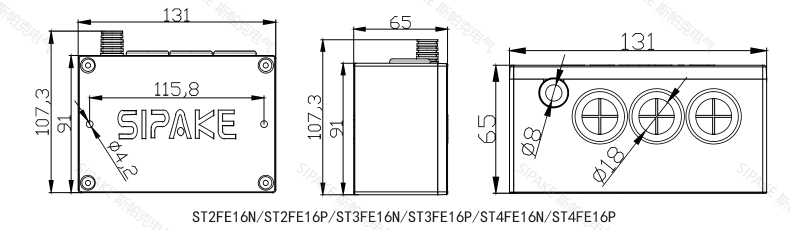

型號：
ST2FE16N/ST2FE16P
ST3FE16N/ST3FE16P
ST4FE16N/ST4FE16P
特點
可接入2線、3線信號，每個點都有LED動作指示燈，一目了然；
輸入，輸出都采用彈簧端子，接線簡單方便，便于更換維修；具有短路保護和過流保護功能；
注意事項
請確認好PLC引腳定義，選擇合適的端子臺和電纜線；
適用管形端子，尺寸如圖(金屬部分的長度要>10mm，建議型號:E0310)，才能保證安裝緊固，不松動；
輸入端：PLC的輸出端接到輸入端，
(1)PLC(控制器)的輸出信號分別接到01,02,03,04,05,06,07,08,09,0A,0B,0C,0D,0E,0F;(2)+24V接PLC的24V，GND接PLC的0V；
輸出端：負載的輸出端接到輸出端；
(1)負載信號線分別接到01,02,03,04,05,06,07,08,09,0A,0B,0C,0D,0E,0F;(2)P是PLC的24V的電源，N是PLC的0V；
接線注意事項:
